Режим редактирования выносок

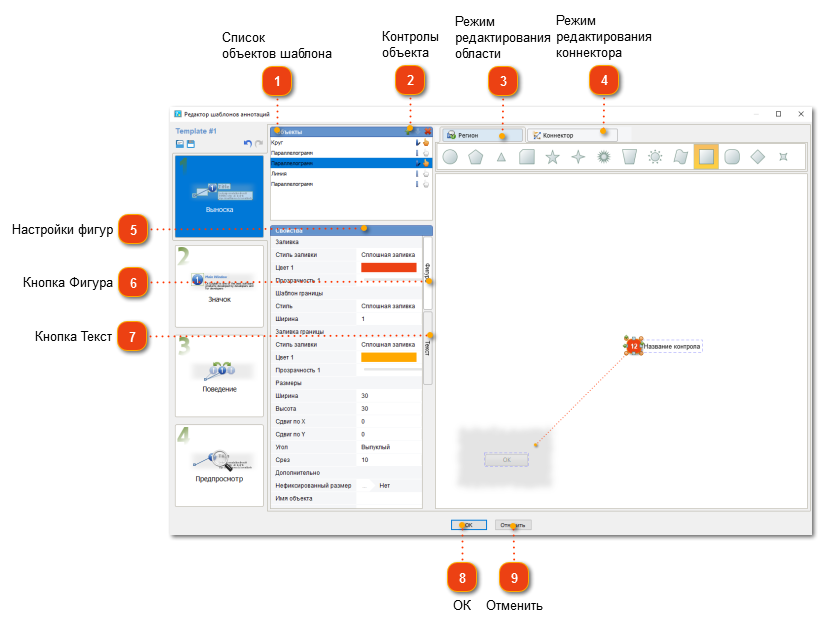

Этот диалог позволяет настроить параметры выносок, использующихся в вашем шаблоне аннотирования экрана. Вы можете менять форму и цвет объектов, а также настраивать коннекторы, использующиеся в выносках. Также вы можете редактировать текст конкретной выноски. Список редактируемых параметров приведен ниже.

Чтобы открыть это окно, перейдите в раздел Аннотирование экрана, выберите шаблон аннотации, который вы хотите изменить, и перейдите в режим Выноски, нажав соответствующую кнопку.



Примечание: соединение двух точек объектов ориентированное, то есть результат средней правой точки синего квадрата на картинке ниже и средней левой точки области с названием контрола зависит от того, какой объект к какому будет перетаскиваться. Dr.Explain проводит расчеты положения, считая, что зависимый объект тот, который был присоединен (в частности, чтобы получить стандартный шаблон из программы, необходимо прицепить прямоугольник с названием контрола к квадрату с номером контрола, но не наоборот).

Список объектов шаблона

Это поле содержит список всех объектов, доступных для выбранной выноски.

Наверх

Контролы объекта

С помощью кнопок

можно двигать объекты в списке вверх или вниз.

Нажмите кнопку

, чтобы удалить выбранный объект из выноски.

Нажмите кнопку

, чтобы добавить к объекту тень или удалить ее.

Нажмите кнопку

, чтобы объект активировался при помощи мыши в форматах HTML/CHM. Кроме того, наведение мыши на часть выноски, соответствующей объекту с этим значком при выводе в HTML/CHM, вызовет всплывающую подсказку (если этот параметр был включен в настройках экспорта HTML/CHM).

Наверх

Режим редактирования области

Добавить или изменить настройки области. Доступны следующие области:

Наверх

Режим редактирования коннектора

Добавить или изменить настройки коннектора. Доступны следующие коннекторы:

Наверх

Настройки фигур

Эта область диалога содержит доступные опции для редактирования фигур. Она состоит из следующих зон:

Заливка – позволяет настроить параметры заливки, такие как стиль, цвет, прозрачность и т.д.
Шаблон границы – позволяет настроить стиль границы и, в случае необходимости, изменить параметры заливки.
Размеры – позволяет задавать размер фигур.
Дополнительно – позволяет настраивать дополнительные параметры фигур.
