Режим настройки поведения


Этот диалог позволяет настраивать поведение выносок  в вашем шаблоне аннотаций. Например, вы можете настроить сдвиг точек соединения и переворот названий контролов в захваченных экранах.

Чтобы отобразить это окно, перейдите в раздел Аннотирование экрана, выберите шаблон аннотирования, который вы хотите отредактировать, и нажмите на значок режима настройки поведения.

Выберите объект, чтобы настроить его поведение в зависимости от его положения.

Примечание: соединение двух точек объектов ориентированное, то есть результат средней правой точки синего квадрата на картинке ниже и средней левой точки области с названием контрола зависит от того, какой объект к какому будет перетаскиваться. Dr.Explain проводит расчеты положения, считая, что зависимый объект тот, который был присоединен (в частности, чтобы получить стандартный шаблон из программы, необходимо прицепить прямоугольник с названием контрола к квадрату с номером контрола, но не наоборот). Мы рекомендуем настраивать поведение объектов по направлению от прямоугольника контрола.

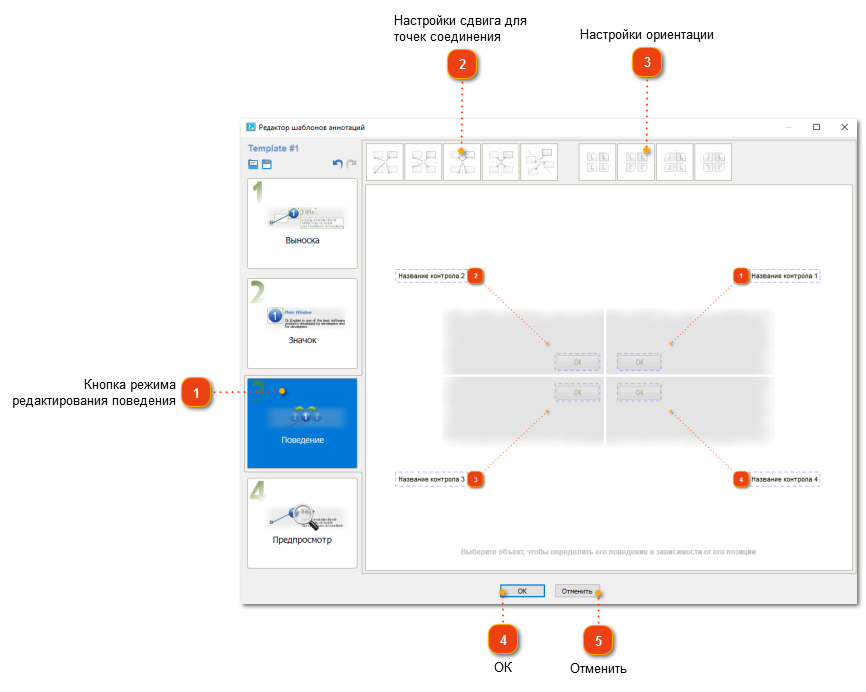

Режим настройки поведения


1

Кнопка режима редактирования поведения

1. Кнопка режима редактирования поведения
Переключиться в режим редактирования поведения.
2

Настройки сдвига для  точек соединения

В этом разделе вы можете указать, как точки соединения должны быть сдвинуты в окне аннотации. Доступны следующие варианты:

 – Нет сдвига точки соединения
 – Вертикальное отражение точек соединения
 – Горизонтальное отражение точек соединения
 – Одновременное отражение точек соединения
 – Поворот точек соединения
3

Настройки ориентации

Этот раздел позволяет настраивать ориентацию выносок в вашем окне аннотаций. Доступны следующие варианты:
 – Нет отражения
 – Вертикальное отражение объекта
 – Горизонтальное отражение объекта
 – Одновременное отражение ориентации
4

Кнопка ОК

4. Кнопка ОКПрименить изменения и закрыть окно.
5

Кнопка Отменить

5. Кнопка ОтменитьСбросить изменения и закрыть окно.
